3、结构与工作原理

3.1 结构

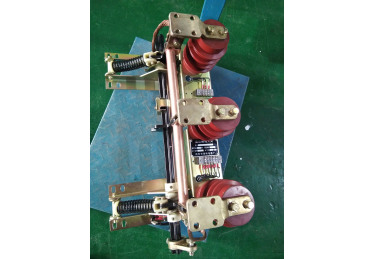

接地开关基本结构主要由底架、软连接、调整定位环、支柱绝缘子、静触头、触头弹簧、汇流铜管、动触刀、主轴、操纵板、螺旋储能弹簧等组成。按用户需要还可配装带电显示装置和辅助开关。

3.2 工作原理

当操作机构使用接地开关合闸时，作用力矩使用主轴9克服阻力矩带动操纵板10沿合闸方向转动，并使动触头8上的摇杆通过弹簧死点，弹簧释放能量，使用接地开关快带合闸。在合闸位置，动触头8通过触头弹簧6和静触头5凸缘部（刀口）牢固地接触。

分闸操作时，使用力矩使主轴9克服阻力矩及弹簧力，带动操纵板10沿分闸方向转动，并使动触头8上的摇杆压缩弹簧11至过死点。此时，接地开关已分闸、弹簧储能结束，以备下次合闸。

       西安市秦岭电器厂成立于1984年,至今已有30年的生产经营经验，形成了一个专业化的,集设计、生产、安装、销售和售后服务于一体的强有力的企业组织。公司自成立以来,所生产的产品销售到全国各地,并有部分产品出口国外，一直被电力、铁路、建筑、冶金、化工、矿山、军工、制造业、贸易、传媒、金融机械等国家重点工程所采用。

隔离开关GN10-20_隔离刀闸相关-西安市秦岭电器厂

       公司地处历史古都西安，以全国***的电力专业生产基地研究所和“电工城”为基础，把握有利的条件和优势，真正做到灵活经营、缓解余缺、讲求信誉，确保给用户提供完善稳定的质量保证，性能可靠的高低压输配电电器设备。

       公司专业生产：高压户外、户内隔离开关，直流母线式大电流隔离开关，铁路专用隔离开关；真空、六氟化硫断路器，多油、少油断路器的维修改造；高压开关柜，环网柜，中置柜，低压配电柜，动力照明柜、户外、户内用配电箱；箱式变电站；负荷开关、接地开关、熔断器等，接地开关JN15-12_接地开关JW2_西安市秦岭电器厂，并承接电力工程项目，电力设备的安装及修试。所生产的主要产品通过：中国“CCC”认证及“ISO9001”等多种国际权威认证，符合国际使用标准。主要产品均达到国内先进水平。

       公司一直以来坚持“以诚信为本，质量为先”的企业宗旨，在严峻冷酷的市场竞争中，顽强坚定的屹立于先进企业之林。并在新的经济体制下，接地开关JN15-12_接地开关HRW2-0.5/600A_西安市秦岭电器厂，提出了新的企业服务宗旨：以全程式的服务树立品牌，推行以用户满意为***标准，以用户的要求为***目标的服务宗旨。力争让服务走在销售的前列。

       2014年，西安秦岭电力工程有限公司成立。西安秦岭电力工程有限公司，是西安市秦岭电器厂增资、升级后的全新公司，主要承接电力工程项目。 它并不取代西安市秦岭电器厂，而是与其一起，更加竭诚的为用户服务。

        我们欢迎您的莅临指导，期盼与您的合作。能满足您的需求是我们的骄傲。我们将热忱的为您服务。

2、使用环境条件

 2.1 正常使用环境条件

a.海拔高度不超过1000m。

b.周围空气温度：上限+40℃；下限-10℃；日温差15℃。

c.相对温度不大于90%。

d.地震烈度不超过8度。

e.没有火灾、爆炸危险、严重粉尘、化学腐蚀及剧烈振动的场所。

注：允许在线30℃时储运。

  2.2 特殊使用环境条件：

  当接地开关用于与2.1规定不同的场所时，用户可向制造厂提出特殊要求。

1、概述    JN15-12型户内高压接地开关（以下简称接地开关）是我公司参照德国GALOR-EMAG公司EK6型接地开关是开发的一种全新的具有国际先进水平的产品。经考核，其性能不仅符合GB1985-89《交通高压隔离开关和接地开关》的要求，而且也符合德国KIN VDE0670标准及IEC129的要求。

具体设计先进、技术性能可千、结构简单、安装高度方便等优点。适用于12kV及以下交流50Hz的电力系统中，可与各种型号高压开关柜配套使用，变可作为高压电器设备检修时接地保护用。
