检查所带附件是否齐全，如合格证、产品说明书等；c!按表2检查开关的机械特性；d.真空灭弧室的真空度，用打耐压的方法检查，试验电压为95kv1min.确定断路器完好无损，动作正常，没受潮或受潮经处理已合格，真空灭弧室真空度完好，方可进行安装!该断路器一般安装在高约850mm的支架上，支架（用户自配自备）安装在地基上，断路器的底脚孔尺寸、高压接线端子安装尺寸及支架底脚尺寸图见图1。断路器安装方式见图5!

　　3调试调整开距和超程的方法如图2所示，松开螺栓，调整导杆的长度可以调整超行程的大小，松开螺栓，调整绝缘拉杆（11）的长度，可以调整开关的开距!4真空灭弧室的更换1拆卸真空灭弧室按图2，程序为：抽出拐臂（13）与绝级拉杆（12）之间的连接销→抽出触头弹簧与拐臂之间的连接销→卸下触头弹簧→拆卸下出线端子与灭弧室瓷瓶之间的连结→吊下支柱瓷瓶→打开顶盖，倒出硅脂JG-01→从上灭弧室瓷瓶取出真空灭弧室!2安装真空灭弧室按图1，程序为：将灭弧室装入灭弧室瓷瓶中→装上触头弹簧→插入触头弹簧与拐臂之间的联接销→将支柱瓷瓶上部分与支柱瓷瓶联接（密封面抹密封胶）→插入拐臂（13）与绝缘拉杆（12）之间的销子→倒入硅脂JG-01→上紧顶盖。

　　 我司主营高压断路器领域的企业，主要以断路器为主要产品，公司位于陕西省西安市莲湖区团结西路28号上海裕都苑二期2幢5单元2层50202号，更多产品信息详情请上http://www.qinlingdianqi.com查看。西安市秦岭电器厂愿与社会各界朋友共同合作、共创双赢、共创精彩明天！

断路器ZN28-12

　　1真空灭弧室是产品的主要部件，为更好的适应户外产品的需要，我们重新设计了适应本产品的真空灭弧室.2本产品配有电流互感器，没箱可以带四个线圈，其中两个用于测量，两个用于保护!根据用户需要，可安装100:200:400:800:1000:1600:等变比的电流互感器。3操动机构及联杆装在机构箱内，机构箱为防水型，为防止箱体内电气控制元件受潮，机构箱内装油加热器。4传动机构包括绝缘拉杆、拐臂及导杆，调整绝缘拉杆和导杆的长度，可以调整开关的开距和超程.

　　西安市秦岭电器厂是一家高压断路器企业，关于断路器，公司具有多年的从业经验，可以给客户提供多种解决方案， 公司秉承着诚信互惠的经营理念，主营产品断路器获得客户一致好评，如果您想了解断路器的更多细节，请与我们取得联系，西安市秦岭电器厂期待为您提供服务。

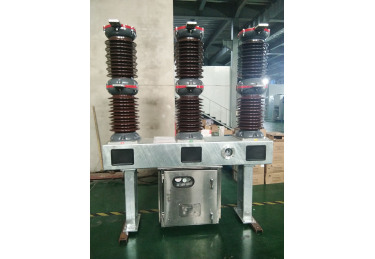

　　1概述ZW7-40。5型户外高压真空断路器系三相交流50HZ户外高压开关设备，适用于35KV三相交流的电力系统，可作为分、合负荷电流、过载电流及短路电流之用。1产品型号及名称ZW7-40！5型户外高压真空断路器2环境条件a！周围空气温度：上限：+40℃下限：一般地区-30℃，高寒地区-40℃b!海拔不超过1000m!c！风压不超过700Pa（相应于风速34m/s）！d!地震烈度不超过8度!e!空气污秽程度Ⅲ级！

　　5维护及贮存本产品每五年进行一次小检，主要检查机构部分运动件的磨损情况，在活动部位注入一些润滑油，产品的储存年限为20年！3结构和工作原理如图1所示，该产品总体结构为支柱式，三相共装在一个机构箱上，灭弧室动端通过拐臂、绝缘拉杆与操动机构的输出轴相联。机构与断路器联接的联杆在一个防水的箱体内!断路器控制原理图及内部接线图见图图1产品主要部件的结构简述该产品主要由灭火弧式、电流互感器、传动机构及操作机构等组成！

　　注：超出以上规定，用户同制造厂协商.3产品外形及安装尺寸（见图Ⅰ）4吊运、安装、调试和真空灭弧室的更换1吊运吊运前，要按规定进行开箱前的检查！吊运时要按作业标志要求，小心轻放、防震、勿倒置。需要起吊断路器时，必须钩住箱体上的四个起吊螺钉，水平吊起，并保证钢丝绳不要碰到绝缘拉杆，以免损坏产品.2安装为确保开关安全可靠运行，安装前应进行下列检查：a！开箱后，先检查开关的外观，如瓷瓶是否有裂纹，机构箱表面是否完好，铭牌数据与订货要求是否相符；b！
